铁汉技术 | 在柳州岩石边坡上“编织”花园

发布人:   时间:2019-07-17  点击数量:

广西壮族自治区柳州市柳东新区的老虎山,曾经是满目疮痍的采石场,如今到处生机昂然、满眼郁郁葱葱。在整个生态修复中,裸露岩壁的生态复绿是难中之难,为了实现岩壁永久绿化,铁汉生态采用连续纤维丝补强土植生技术,再造岩质边坡的土壤条件,改变极度恶劣的植物生长环境,“编织”出岩石上的花园。

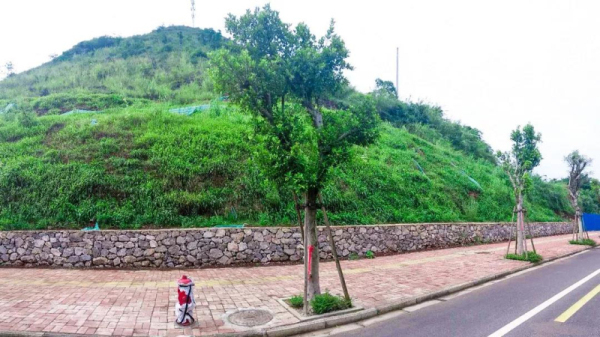

▲老虎山边坡修复后



经受台风考验的边坡绿化技术



该边坡工程位于广西柳州市柳东新区曙光大道与新福路及博园大道交汇处北侧的老虎山,边坡高度10~15m,边坡长度137m,坡角43°,边坡岩性顶部为厚1.30~3.20m的强风化白云岩,其下为中风化白岩,属于岩质边坡,修复面积4069m2。此处的边坡原为采石场,采石作业形成的裸露岩石坡面,既破坏了植被,容易造成水土流失,又有损于生态景观。



传统的护坡工法大多采用常规混凝土锚喷加固,会破坏原边坡外貌形态与生态环境,严重影响边坡周边的整体自然面貌。如果采用挂网客土喷播绿化,一旦遇到暴雨,植生层往往被侵蚀后垮脱,仅剩下铁丝网,导致护坡失败。





▲老虎山边坡施工中



铁汉生态采用连续纤维丝补强土植生工艺,喷丝机与客土喷播机进行同步喷射作业,纤维丝与喷射的基材同时覆于坡面,达到纤维丝补强基材三维立体结构的效果,并通过与锚杆的作用,将基材牢牢固定于坡面上。



据研发人员介绍,纤维丝补强土实质是纤维加筋土壤,纤维丝加入土壤中作为加筋材料,借由纤维丝与土壤的摩擦互制行为发挥纤维拉力抗阻,约束土壤的变形,以提高土壤的抗剪强度,其力学机制类似于植物根系的加筋行为。

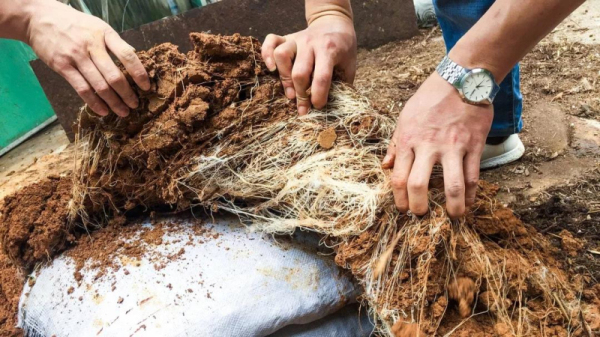

▲老虎山边坡的纤维丝补强土



老虎山边坡施工后恰遇台风“山竹”经过广西,柳州下了中到大雨,但坡面整体情况依然完好,表明该技术经受住了台风考验。



源于国际先进工法的边坡绿化技术



铁汉生态的连续纤维丝补强土植生技术,源于研发中心的“连续纤维丝补强土植生技术研究”课题。该课题于2015年立项,通过借鉴国际先进的“GEOFIBER工法”实现该装备和技术的国产化,以作为传统边坡喷混植生技术的有效补充。



在国外,GEOFIBER工法应用较多,但在国内工程界却少有相关的应用案例。究其原因,除了政策和市场因素外,制约该工法普及的关键是设备造价昂贵,操作复杂,在中国普遍实施劳务分包的工程施工中,不但工人素质难以跟上,且系统冗繁的工艺流程也让管理者不堪重负。

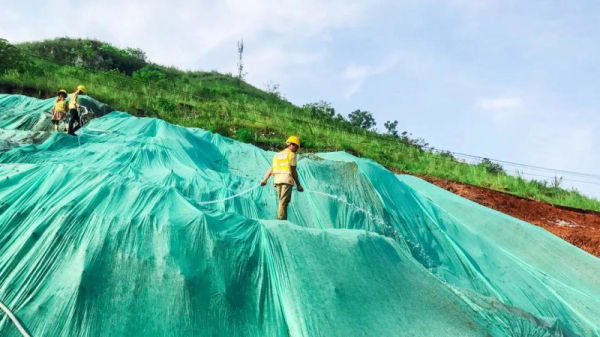

▲老虎山边坡养护中



针对于此,铁汉生态研发人员在实践中积累经验,不断优化升级射流式连续喷丝技术。在国内率先成功研制出了具有自主知识产权的射流式连续喷丝机,其价格仅为国外同类产品的十分之一,具有能耗低、故障率小、稳定性和操作性好的特点;同时,应用该设备进行高陡边坡施工时,由于可与客土喷播同时施工,省去了挂网人工和耗时,综合成本节省四分之一以上,综合工时节省三分之一以上,具有“低环境冲击”、“低资源消耗”、“资源循环利用”和“绿色施工”的优点,可实现边坡客土的“落地生根”,理论上可保持边坡稳定及更替20年以上。并且为了验证研发的连续喷丝植生设备在实际工程项目中的可操作性、适用性及纤维丝用于实际边坡的加筋补强效果,研发人员在深圳市龙岗区布吉文谷庄园边坡修复工程现场选取了26块边坡作为试验场地。经过为期约半年的跟踪调研,结果显示,除个别地块由于废土丢弃等人为原因出现生长较缓慢之外,其他经过纤维丝补强的边坡植被均生长较好。

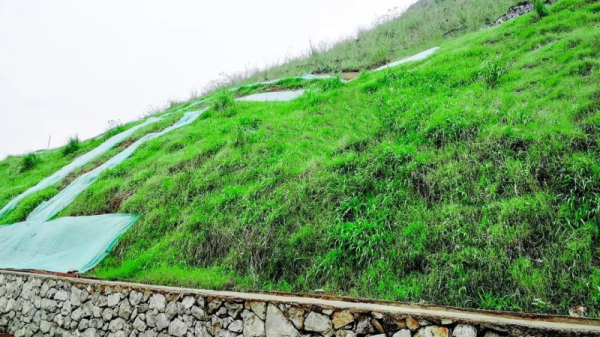

▲老虎山边坡修复后



此次柳州岩质边坡修复是该技术的一次具有示范意义的大面积推广应用。事实证明,该技术能配合植生进行美化绿化,同时兼顾安全及生态性,具有在工程上大范围推广的潜力。该技术除需要锚杆外(如有乔木,可替代锚杆),不需任何锚固措施,纤维丝的柔韧性使该工艺具有很广的地形适应性,对于需要维持坡面原状或景观的地点,这个优势将更加明显。



目前,该技术已先后申报相关专利8项,获得发明专利授权2项,实用新型专利授权6项,发表论文5篇,并应用于铁汉生态多个高陡边坡修复工程,初步建立了可供工程实践的纤维丝补强土植生技术体系。该技术作为一种环境友好型植生新工艺,是一种更加高效、绿色的护坡工法,能显著改善边坡景观的品质,显著提升工程的价值,可广泛应用于边坡坡面防滑保护及路堤、土堤等基础补强工程,可有效解决目前的生态修复技术瓶颈,还裸露山体与高陡边坡以青山绿水。
